Ini adalah bahan isolasi polietilen silan dua langkah, menggunakan resin polietilen berkualitas tinggi, menambahkan agen kopling silan dan inisiator yang diimpor untuk menyiapkan polietilen yang dicangkokkan (material A), dan menggunakan konsah yang berkualitas tinggi dan berkualitas di industri yang berkualitas tinggi, dengan catalisy-leading, dll. Untuk menyiapkan masterbatch katalitik hitam (material B). Penggunaan produksi. dan proses yang dapat diandalkan. Ini digunakan untuk mengisolasi lapisan kabel overhead yang diisolasi hingga 10kv.it memiliki kinerja ekstrusi yang sangat baik, lapisan permukaan yang tinggi, indikator fisik dan kimia yang stabil & andal.
Milik:

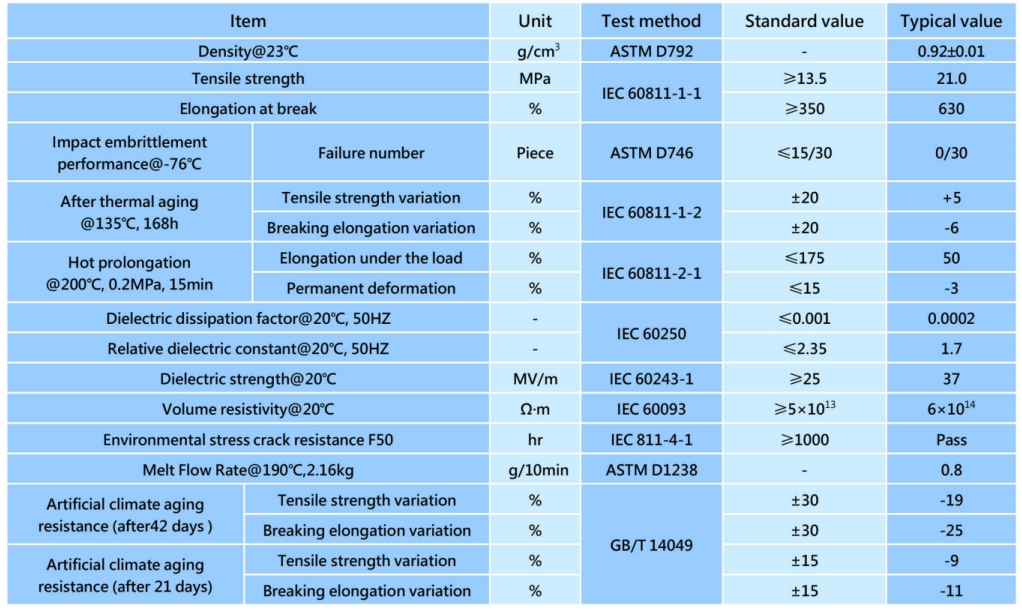

Nilai -nilai tipikal dalam tabel diukur dalam kondisi bahwa bahan tersebut sepenuhnya terkait silang, dan jika ikatan silang yang memadai tidak tercapai, kinerja material mungkin berbeda.
Pengolahan:
Dianjurkan untuk menggunakan ekstruder khusus untuk polietilen untuk diproses (rasio berdiameter panjang 18: 1 hingga25: 1), dan peralatan lainnya perlu disesuaikan sesuai dengan situasi.
-Sebuah suhu hanya untuk referensi. Direkomendasikan agar pelanggan menyesuaikan sesuai dengan kontrol suhu peralatan masing -masing, arus pada saat ekstrusi, tekanan peleburan dan situasi aktual setelah ekstrusi kabel. Berikan perhatian khusus pada bahan -bahan itu A dan B harus diaduk secara merata sebelum memberi makan, untuk memastikan keseragaman ikatan silang air hangat. Proposal proses ini tidak dimaksudkan sebagai ketentuan kerja sama antara para pihak.
Pengemasan Produk
Pengemasan vakum dalam tas foil aluminium. NW bahan A (23,75 ± 0,05) kg/kantong, NW bahan B (1,25 ± 0,005) kg/kantong.
Catatan:
1. Material A dan Bahan B harus dicampur bersama untuk digunakan. Campuran harus digunakan dalam waktu 8 jam. Setelah membuka paket, materi A harus digunakan dalam waktu 24 jam. Jika paket materi A rusak, tolong jangan gunakan.
2. Transportasi, penumpukan dan penyimpanan harus mencegah matahari, hujan dan perendaman air, dll., Dan lingkungan penyimpanan harus bersih, kering dan berventilasi.
3. Periode penggunaan terbaik adalah dalam waktu enam bulan sejak tanggal pembuatan.
